I dag väljer många internationella företag att etablera sina server- och datahallar i Sverige. Säkerhet, hållbarhet och tillgång till grön el är i många fall ett vinnande koncept.

Det hela började med att kunden tog kontakt med EK-kyl utifrån tidigare referenser inom området. Kunden beställde sedan en projektering varpå EK-kyl tog fram ett komplett kostnadsförslag med tillhörande underlag för att bygga den värmeåtervinning som kunden efterfrågade. EK-Kyl utsågs sedan som totalentreprenör för Digital Realty.

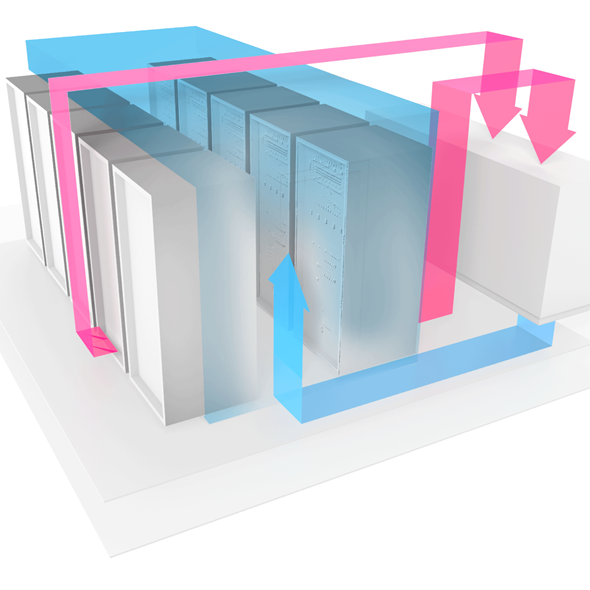

Att kyla en serverhall eller ett datacenter handlar om betydande kostnader över tid. Därför är återvinning av energi från serverhallar och datacenter till fjärrvärme en del i framtidens energilösning. Ett energibolag som satsar på att återvinna överskottsvärme är Stockholm Exergi.De har åtagit sig att köpa den återvunna överskottsvärmen från datacentret och utnyttja den som fjärrvärme. På så sätt får vi en miljövänlig och lönsam hantering av överskottsvärmen.

I stora drag fungerar anläggningen tekniskt sätt som ett omvänt kylskåp. Två värmepumpar med fyra kompressor installerades. Värmepumparna ger kyla när de hämtar värme ur datacentrets kylvattenslinga där vattnet kyls från 30 till 20°C. Värmepumpen blir av med värmen genom att ta ca 45°C returvatten från fjärrvärmenätet som värms till mellan 75–85°C, innan det via en kraftig cirkulationspump förs tillbaka till fjärrvärmenätet. En energieffektiv och miljövänlig lösning.

– I vanliga fall får vi en handling som vi utgår ifrån och projekterar ner i detaljnivå. Men i det här projektet hade vi också rollen som ”konsult” och arbetade fram samtliga dimensioneringar och handlingar själva samt kalkylerade fram en budget för genomförandet. Utifrån de handlingarna genomförde vi installationen. Ett datacenter av den här storleken genererar väldigt mycket överskottsvärme som går att återvinna och sälja vidare till energibolag. I dag är det oerhört viktigt att kunna återvinna värme från resurskrävande verksamheter. Energibesparing är högst upp på de flesta företags agendor. Samverkan med de olika teknikdisciplinerna, kyla, värme, el samt styr och regler har fungerat utmärkt, säger Carl-Eric Flodmark, projektledare på EK-Kyl AB.

Digital Realty kopplar ihop företag och data genom att leverera hela spektrat av moln- och operatörsneutrala tjänster för datacenter, colocation och internetpunkter. Den globala datacenterplattformen PlatformDIGITAL® ger företagen en säker mötesplats för data och en beprövad lösningsmetodik inom Pervasive Datacenter Architecture (PDx™) för att driva innovation och hantera utmaningar inom Data Gravity. Digital Realty ger tillgång till de digitala nav som är viktiga för företagen med 300+ datacenter i 50+ storstäder i 27 länder på sex kontinenter.

Den ca 8000 kvm stora och 13 meter höga anläggningen kommer bl a innehålla produktion, huvudkontor, råvarulager, gym och två padelbanor.

Det är en av de största entreprenaderna som företagen i Installation.se genomför i samverkan.

Labkyl är huvudman för totalentreprenaden och det är deras DLE-koncept som installeras för att skapa energieffektiv och klimatneutral kyla och värme i anläggningen. ChopChop är Skandinaviens första Drive Thru-restaurang med inriktning på det asiatiska köket.

DLE-konceptet kan ge en fastighet 100% effekttäckning!

Två DLE-aggregat kommer att förse ChopChops anläggning med kyla och värme. DLE (Delta Lift Energy) är ett miljö- och energibesparingskoncept som kan stå för 100% av en fastighets totala behov av värme och kyla.

DLE-konceptet består av en effektiv kombination av CO₂-värmepump och styr- och reglerteknik. Den energi som tillförs fastigheten återvinns till ”gratis” värme och varmvatten. Det som möjliggjort den här utvecklingen är en banbrytande CO₂-teknik, där CO₂ använts istället för miljöfarliga syntetiska köldmedier.

Energieffektiv anläggning med många kyl- och värmefunktioner

I den nya anläggningen kommer ChopChop lagra råvaror och förädla dem för levereras till Sveriges 37 ChopChop-restauranger. Förädlingen sker i ett produktionskök där den största ventilationskåpan är på hela 28 kvm. Kylan kommer bl a gå till till kyl- och frysrum, processkyla, frystunnel och luftbehandling. DLE-konceptets effektiva värmeåtervinning går till uppvärmning av lokaler, varmvatten, luftbehandling och till upptining av frysta råvaror. Hela konceptet ger stora miljövinster och hög energibesparing.

Hållbara installationer med fokus på energibesparing

Installation.se som utför samtliga installationer (förutom sprinklers) är en sammansvetsad grupp företag och människor med stor erfarenhet av komplexa uppdrag.

Genom en gemensam kontaktyta får ChopChop installationerna utförda av specialistföretag inom kyla, värme, ventilation, vs, el samt styr och regler. I dag är installationerna det viktigaste i en byggnad och de fungerar bara optimalt om de installeras av experter i samverkan.

Installation.se består av Labkyl, Saltsjö Ventilation, Entek (Entreprenadteknik), Delta Styr och Triclima.

“För oss är det viktigt att vår nya anläggning
byggs med energieffektiva och miljövänliga lösningar.
 Labkyl valde vi därför att de presenterade
den bästa hållbara lösningen.”

 Hans Ye, Managing Partner på ChopChop Asian Express.

Ändrings- och tilläggsarbeten brukar generellt stå för 15-20% av den totala entreprenadsumman när en budget för ett uppdrag tas fram. Här på ChopChop kommer sannolikt inte ändrings- och tilläggsarbeten överstiga 5-10%. Det är en betydande skillnad och en stor påse pengar som beställaren spar. I och med att alla teknikdisciplinerna är representerade redan vid projekteringen ser vi tidigt vilka fallgropar vi måste undvika. Det är alltid betydligt billigare att ändra ett fel på ritborden än under en entreprenad, för att inte tala om hur mycket tid vi sparar. Det är en av de stora fördelarna med Installation se. Vi sitter i samma byggnad, får samma information och deltar i samma möten. Här faller inget mellan stolarna, säger Patrik Larsson, VD på Labkyl.

Återvinning av energi från processindustrin till fjärrvärme är en viktig del av framtidens energilösning. I Gustavsberg genomför just nu Vattenfall Elanläggningar och EK-kyl ett energibesparingsprojekt tillsammans med AstaReal. Målet är att återvinna upp till 2,8 megawatt från AstaReals tillverkningsprocess av Astaxantin. Den återvunna energin kommer att gå tillbaka till fjärrvärmenätet och ge varmvatten och uppvärmning åt cirka 2500 hushåll.

AstaReal tar fram Astaxantin, en kraftfull antioxidant som bildas naturlig i vissa alger. AstaReal odlar algerna med hjälp av näring, koldioxid och starkt ljus. Det uppstår mycket värme från belysning och drivdon men också från kyl- och frysrum och andra värmekällor.

Den överblivna värmen kommer nu att kunna återvinnas och matas in i fjärrvärmenätet i stället för att som tidigare fläktas bort via kylare på yttertaket.

 – Framtiden är att återvinna kyla och värme från resurskrävande processer inom framför allt industrisektorn. I stället för att förbruka och elda för kråkorna kan vi nu återvinna merparten av energin till nytta för klimatet. Samarbetet med Vattenfall Elanläggningar och energikonsulten FVB har fungerat utmärkt, säger Pekka Kokko, VD på EK-kyl AB.

Anläggningen som nu byggs fungerar som ett omvänt kylskåp. Värmepumpen ger kyla när den hämtar värme ur fabrikens kylvattenslinga där vattnet då kyls från 25 till 10°C. Värmepumpen blir av med värmen genom att ta 45°C returvatten från fjärrvärmenätet som värms till 75–80°C innan det via en kraftig cirkulationspump förs tillbaka till fjärrvärmenätet.

Med stigande elpriser har kraven på anläggningen blivit ovanligt höga. Lägsta möjliga elförbrukning krävs. Tillsammans med den effektivisering av anläggningen i övrigt som projektet innehåller är målet att elförbrukningen inte skall öka trots att värmepumpar kommer att lyfta värmen ända till fjärrvärmenivå. För att nå dit har anläggningen varit tvungen att skräddarsys efter beställarens önskemål.

 – Det här är ett mycket kvalificerat uppdrag tekniskt sett. Vi hade flera välkända anbudslämnare men EK-kyl var den med mest öppenhet och den enda som på djupet förstod våra krav och önskemål. Utan ett öppet och bra samarbete, även under genomförandet, är ett projekt som detta inte möjligt. EK-kyl har även bra underentreprenörer inom rör, el och styr och det har behövts. AstaReal kommer att få en mycket rationell, ekonomisk och driftsäker anläggning, säger Erik Löfgren, affärsutvecklare på Vattenfall Elanläggningar AB.
